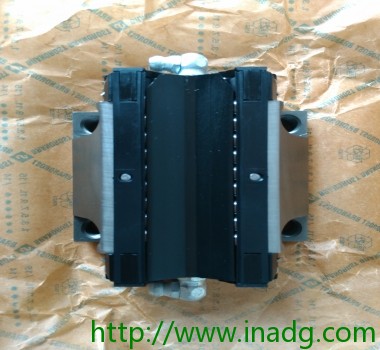

产品型号: KWSE45HL KWSE45HL-G1-V1 KWSE45HL-G1-V2

产品类型:六排直线循环球轴承及导轨组件用的长滑块
应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域
产品特性:
KWSE25-L六列直线循环滚珠轴承及INA导轨组件：特性直线循环滚珠轴承及导轨组件是满滚珠的系统并已预载。可用于行程没有限制、高载荷或极高载荷、刚性要求高或极高的工况。系统包括至少一个满滚珠滑块、一根导轨及塑料填塞片。系统可拆分开来订购INA滑块KWSE和导轨TKSD或者作为一个单元KUSE。在一个单元中，一个或多个滑块安装在一根导轨上。
四列滚珠承载压力，两列滚珠承载拉力，六列滚珠承载侧向力。系统可承受所有轴向的载荷，除运动方向以外，以及绕各个轴的扭矩。


 产品参数：

		组件
润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 60  mm  B 120  mm  L 136,7  mm    用于密封润滑孔 N2 的最小覆盖长度   1)     定位面 2)     标记 A1 37,5  mm  A2 10  mm  A3 8,5  mm  aL max 94  mm    a L 和 a R 取决于导轨的长度 l max aL min 20  mm    a L 和 a R 取决于导轨的长度 l max aR max 94  mm    a L 和 a R 取决于导轨的长度 l max aR min 20  mm    a L 和 a R 取决于导轨的长度 l max b 45  mm    公差: -0,005 / -0,03 G2 M12   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 H1 8,6  mm  H4 17,7  mm  H5 9  mm  h 37,2  mm  h1 19,2  mm  JB 100  mm  JL 80  mm  JL5 15,65  mm    周围结构上润滑孔的位置。 JLZ 60  mm  jL 105  mm  K1 M12   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K3 M10   根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K6 M10   根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 L1 102,3  mm  lmax 2940  mm    单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 6  mm    周边结构润滑孔的最大直径。 O 7x1,5  mm    DIN 3771 T5 15  mm  T6 15  mm    对于从上面安装： 最大的中间螺纹孔的螺纹深度 T6 + 3 mm   mW 点击次数：  更新时间：-0001-11-30 00:00:00  【打印此页】  【关闭】 上一条：德国INA KWSE45HL KWSE45HL-G1-V1 KWSE45HL-G1-V2  下一条：德国INA轴承 ZARN75155-TV-A map
