德国INA精密锁紧螺母 ZM35

精密锁紧螺母 ZM35 技术参数：

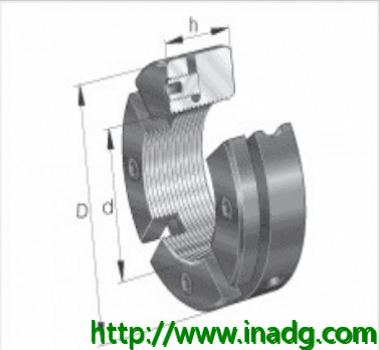

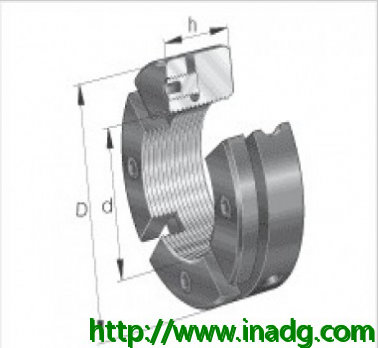

		d M35X1,5 D 52  mm  h 12  mm    b 5  mm  c 6  mm  d1 47  mm  m M6   平头螺钉螺纹 t 2  mm    m 0,099  kg    质量 Mm 5  Nm    平头螺钉的锁紧力矩 FaB 134000  N    最大轴向载荷 ML 80  Nm    起动力矩 MAL 40  Nm    对于启动力矩的参考拧紧力矩 MM 0,537  kg x cm^2    质量惯性矩

产品特性：

锁紧螺母的作用：
采用锁紧螺母定位内圈安装过程中必须使用精密锁紧螺母对推力角接触球轴承进行轴向预紧。如果使用推荐的精密锁紧螺母通过轴承内圈对轴承预紧，必须按照尺寸表中给出的锁紧力矩值。对于不同尺寸的轴承，锁紧力矩只用于表中所列的INA精密锁紧螺母。
DKLFA系列轴承的预紧力根据实际运行工况（载荷谱）而定。请和我们联系。为了抵消变形，推荐应该使用两倍锁紧力矩MA的值拧紧螺母，然后松开螺母。再用给定的MA值拧紧螺母。最后，使用紧定螺钉对精密锁紧螺母进行防松。
用于预紧的INA精密锁紧螺母的锁紧力矩。如果采用其它合适的锁紧螺母(AM、ZM、ZMA)，应当依照制造商对锁紧力矩的计算指导。只可采用螺纹轴向跳动不超过5цm的锁紧螺母。

固定螺栓必须按照十字交叉顺序拧紧固定螺栓。它们可以承受其弹性极限70% 的载荷。如果轴承外圈还有额外轴承端盖支撑，必须确保固定螺栓的尺寸合适。
角接触球轴承单元的安装在安装角接触球轴承单元ZKLR后无需施加额外预载。因此经常通过无游隙夹紧的方法将它们固定在轴上轴向定位的类型取决于所支撑的载荷。
可以在相邻结构上铣一个平面，或者，如果有必要，甚至可以留出一个无径向对中的未加工的螺栓安装表面。
安装采用锁紧螺母或将轴承无游隙的夹紧在丝杠上。通过螺栓将轴承单元固定在相邻结构上，用手指拧紧这些螺栓。
把丝杠螺母向轴承单元移动(以直线导轨系统作为丝杠驱动的位置基准，这里，丝杠螺母用来实现丝杠与直线导轨的对齐)。
轴承将自行对齐到最佳径向位置(由于来自位置基准的约束力)。采用装配图中给出的锁紧力矩拧紧螺栓，将轴承单元安装在相邻结构上。
